TROQUELES - EQUIPOS PARA CALADO Y DOBLADO
Equipos para calado láser de maderas curvas y planas
Con un diseño de estructura de cuerpo estable, función de trabajo flexible, sistema de
control CNC profesional, la eficiencia y calidad de corte tiene más ventajas sobre el
método de corte tradicional. Esta máquina satisface las necesidades de las fábricas de
fabricación de troqueles, fábricas de cartón y otras fábricas de impresión y embalaje que
necesitan fabricar troqueles tanto planos como rotativos.

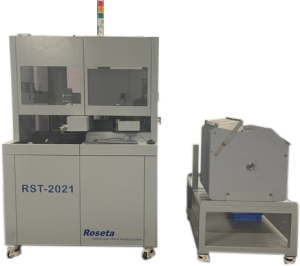

1. Dobladora de última generación completamente automática capaz de
completar los procesos de alimentación de la cuchilla, doblado, corte,
posición de puente, punzonado, etc.
2. Sistema de alimentación:A. Puede manejar diferentes tipos de Altura de Cuchilla; no es necesario un
ajuste manual en la altura del porta brocas.
B. El nivel de alimentación no se ve afectado por la dureza de la cuchilla
evitando que ésta última se deforme.
C. Tiene un dispositivo de alarma de atasco único; vale decir que si la cuchilla
se atraca de alguna manera, la máquina se detendrá automáticamente y el
proceso de remoción de la cuchilla es muy rápido y simple.
3. Posición del Puente, reborde y Sistema de corte plano:
Molde de corte de perforación: 1 Set (Puente 10mm+Perforación 1/4” Ancho x
6mm
profundidad + Perforación )
Molde de corte de perforación: 1 Set (Puente 10mm+Perforación 1/8” ancho
x6mm profundidad+Perforación )
Molde de guía de doblado: 4 Piezas
Columna de doblado: 4Piezas
Máquina de piquetes pre-neumaticos: 1Set ( 1.42*26.8mm)
EQUIPOS DE FLEXO
EQUIPOS PARA FABRICACIÓN DE PLACAS
FLEXOGRÁFICAS CON SOLVENTES
DISPONIBLE EN TAMAÑOS: 25″ x 30″, 35″ x 47″, 42″ x 60″ Y 50″ x 80″
PROCESADORES EN LÍNEA FLEXO
EDF FLEXO-SOLVENTE/FLEXO-AGUA
FUNCIONES
•Controlador LCD de 9 canales de cada paso de trabajo: Exposición posterior, Tiempo de
exposición principal, Tiempo posterior a la exposición, Tiempo de exposición antiadherente
•Contador de tiempo de vida de la lámpara para la unidad principal/poste/anti-viraje
Tiempo de secado independiente para cada uno de los cuatro cajones
•Control de temperatura de la secadora
•Leds de «lámpara encendida» para cada unidad de exposición
•Unidad de aspiración para la sección antiadherente/post-exposición y unidad de secado
de aspiración en tipo Flexo-Solvente
•Altura del plano de trabajo cms 90
•Integrador de luz, control de temperatura de las lámparas de exposición, marco de
exposición principal con sistema de refrigeración bajo pedido.
FUNCIONES
•Procesadores en línea para planchas flexo-solventes (clorato y no clorato) con espesores
de hasta 7 mms.
•Ciclo controlado por un plc de pantalla táctil Mando a distancia a Internet
•Transporte de placas a través de una barra de clavijas
•Relieve de la placa producido por un juego especial de cuatro cepillos orbitales para
placas, cinco en el modelo 52/80, con ajuste automático de altura
•Limpieza final de la superficie y la parte posterior mediante cuatro cepillos rotadores y
disolvente fresco
•Temperatura del disolvente ajustable de 20 a 50° C / calentadores / sistema de
refrigeración
•Equipado con dispositivo de escape
•Equipado con mesa de salida y filtración de aire caliente
Opcional:
•Punzón, disponible con 11 cabezales para el tamaño 30/40, 13 cabezales para el 36/47 y
42/60, 15 cabezales para el 52/80, diámetro de 6 mm
•Sección de planchas digitales, sección de prelavado con dos cepillos cilíndricos
EQUIPOS DE FLEXO
PROCESADORES DE TORRE – FLEXOGRAFÍA DE POLÍMEROS

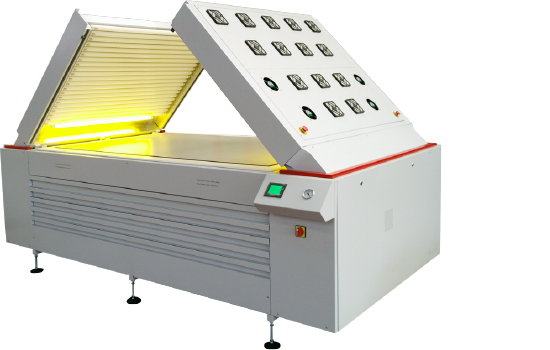

EDF FLEXO-SOLVENTE/FLEXO-AGUA 52/80 PUENTE LEVADIZO
FUNCIONES
•Controlador LCD de 9 canales de cada paso de trabajo: Exposición posterior, Tiempo de
exposición principal, Tiempo posterior a la exposición, Tiempo de exposición antiadherente
•Contador de tiempo de vida de la lámpara para la unidad principal/poste/anti-viraje
•Tiempo de secado independiente para cada uno de los cuatro cajones
•Control de temperatura de la secadora
•Leds de «lámpara encendida» para cada unidad de exposición
•Unidad de aspiración para la sección antiadherente/post-exposición y unidad de secado de
aspiración en tipo Flexo-Solvente
•Altura del plano de trabajo cms 90
•Apertura y cierre automáticos
•Integrador de luz, control de temperatura de las lámparas de exposición, marco de exposición
principal con sistema de refrigeración bajo pedido.
FUNCIONES
•Controlador de 9 canales de cada paso de trabajo simultáneamente: Tiempo de preexposición/
Tiempo de exposición, Tiempo de exposición UVC, Temperatura de procesamiento, Tiempo
de postexposición, Tiempo de procesamiento, Temperatura del secador, Tiempo de secado
(para cada cajón)
•Sección de exposición equipada con superficie de aspiración que garantiza, junto con la gran
cantidad de lámparas, una cobertura perfectamente uniforme de los distintos tamaños
•Procesamiento de planchas en depósito de acero inoxidable, mediante la acción orbital de
una mesa portaplanchas, (basculante en el modelo A1) y un juego de cepillos, regulables en
altura
•Las secciones antiadherente (modelo A4, A3 y A2) y antiadherente post-exposición (modelo A1)
son totalmente de acero inoxidable y tienen una aspiración separada de la del tanque de
lavado y secadora
•Contador de horas de lámpara para cada grupo de lámparas
EQUIPOS PARA PRE-PRENSA
EQUIPO PARA FABRICACIÓN DE NEGATIVOS EN SISTEMA DE INYECCIÓN DE TINTA
EQUIPO PARA FABRICACIÓN DE NEGATIVOS EN SISTEMA TÉRMICO
Auto ajuste electónico de alta capacidad en el sistema de entrega
de tinta, a través de un sistema de gabinetes que incluyen Tanques
de 1800 mL., cuenta con el sistema grá co de barras para cuando
hay bajos niveles de tinta.
Las tintas Híbridas son de Alta Densidad Máxima, proveyendo de
un color negro consistente en opacidad logrando una densidad
máxima de 4.7, obteniendo con ello los mejores resultados en las
películas negativas y/o positivas para el uso de la impresión
Flexográ ca sobre cualquier subtrato, sea sobre Cartón Corrugado,
Empaques Flexibles, Sacos de Ra a, Etiqyetas Autoadhesivas y
Papel en banda ancha, media y angosta.
Los calados, cambios de colores, cambios en los textos, manejo de
medios tonos, separaciones, multi-colas de impresión, separaciones
de color, gestion del color, y el programa de control de per les
con diseño interactivo son opciones de la interface fusionada
contenida en el sofware que acompaña el HIFPS-DIGI

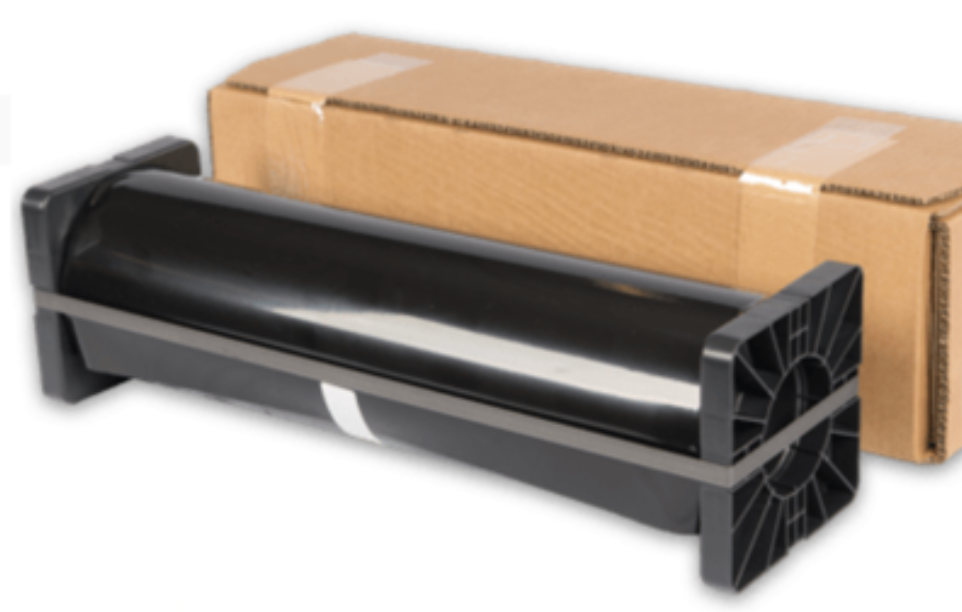

Hybrid Inkjet Film & Proofing System
Imprime en practicamente cualquier tipo de sustrato, en rollo o en
hojas sueltas, hasta 64 pulgadas de ancho dependiendo del
HIFPS-DIGI, todos los sustratos son cargados por el frente
colocandolos sobre un porta rollo, el espesor del sustrato
autilizarse debe ser hasta 1.5 mm de espesor.
Cuenta con un sistema de identi cación automática de codigos de
barrapara el uso e ciente del rollo,ajuste de la tensión media del
sustrato colocado de acuerdo al usuario. Sistema de corte
automático en función de rollo y riel que ayuda a la rápida carga y
descarga del rollo.
IMPRESORA TÉRMICA DE IMAGEN EN AMPLIO FORMATO VISIÓN RÁPIDA
• AMPLITUD DE MEDIOS DE 18, 28.5, 36, 42 Y 54 PULGADAS • RESOLUCIÓN DE 1200 DPI
• IMPRESIÓN DE IMÁGENES DE HASTA 6 PULGADAS
POR MINUTOS
• CONTROL DE REGISTRO DURANTE IMPRESIÓN (CLR)
• ECUALIZACIÓN DE FILAMENTOS DE IMPRESIÓN OPTIMIZADA • RIP HARLEQUIN CON
SISTEMA DE AHORRO DE PELÍCULA
• LIBRE DE QUÍMICOS, CUARTO OSCURO Y PROCESADOR
• SIN COSTOS DE TINTAS, TONERS, CÁMARAS O DESECHOS
• CORTADOR AUTOMÁTICO DE PELÍCULA
• CONTROL DE PRODUCCIÓN INTERNO
• SIMPLE OPERACIÓN MANOS LIBRES
• BAJO MANTENIMIENTO
Incluye un RIP de Harlequin® ScriptWorks® disponible tanto para Windows como para
MacIntosh.
Este programa RIP de avanzada tecnología y de completa funcionalidad, es
compatible con PostScript, y cumple por completo con las especificaciones del Nivel de
Lenguaje 3 de PostScript, el cual es la última versión del protocolo Descripción de Páginas
PostScript (PDL). Cada sistema incluye funciones de manejo de ahorro de película y puede
personalizarse con las aplicaciones para Trapping, Proofing y tramas especializadas para
cumplir con sus necesidades particulares.
EQUIPOS PARA RECICLAJE, LIMPIEZA Y MONTAJE
RECICLAJE DE SOLVENTES, LIMPIEZA DE RODILLOS ANILOX Y MONTAJE DE PLACAS
SRS-II
SRS-I
SRS-A
RECICLADORES DE SOLVENTES ROSETA TM
LIMPIADORES DE ROLLOS ANILOX
EQUIPO DE MONTAJE DE CLICHÉS
MÁQUINA CON LAVADO ULTRASONICO PARA RODILLOS ANILOX CERÁMICOS
MÁQUINA DE MONTAJE PARA CLICHÉ DE CORRUGADO
ROSETA TM ofrece una línea completa de equipos de impresión flexográfica para beneficiar a todas las aplicaciones de
impresión y plantas de producción de cualquier tamaño. Como ocurre con todos los productos ROSETA TM, ofrecemos
soporte y servicio al cliente dedicado durante todo el proceso de compra e instalación.
ROSETA es el líder más innovador en tecnología de limpieza Anilox. Desde que ROSETA desarrolló por primera vez el limpiador Anilox hace más de 10 años, más de 3000 convertidores e impresores han optado por utilizar los limpiadores Anilox ROSETA para mejorar su proceso de impresión.
A través del tiempo y varios años de investigación, ROSETA ha desarrollado equipos de muy buena calidad para el montaje de clichés de fotopolímero para el mercado del cartón corrugado.
EQUIPO ASAHI AWP™
AWP 2530 AA
AWP 2530 AA
AWP 4260
• Tiempo de preparación de planchas corto: menos de 1 hora
• Procesamiento a baja temperatura
• COV bajos
• Eliminación de disolventes orgánicos y toallas reveladoras
• Emisio nes de CO2 muy bajas
• Registro mejorado y estabilidad térmica
• Excelente durabilidad y vida útil de la placa
• Menos limpieza de placas y tiempo de inactividad de la prensa
• Calidad de gráficos extremadamente alta
• Baja ganancia de punto en luces altas
• Igualación de calidad de impresión en offset/huecograbado
• Combine el trabajo de línea y proceso en una sola placa
• Buena flexibilidad (cortina) en el cilindro sin elevación
• Excelente transferencia de tinta con menor puenteo de tinta
